Création du panel

Encore quelques jours de vacances,

Depuis le dernier article j'ai un peu travaillé dans l'ombre :
- création des stickers
- commande des boutons, joysticks, Tmodling et autres finitions chez SmallCab

Je suis pas certain de faire imprimer et poser les stickers. J'ai peur que cela alourdisse la borne. Toutefois le perçage du panel étant lié à un éventuel autocollant, je l'ai créé et on verra après la peinture finale si je l'utilise.

Marquee

Panel

Side

Une fois le sticker du panel réalisé, la réalisation du panel est assez simple  : on imprime sur plusieurs A4 le dessin, on le pose sur la planche de medium, on marque les repères de perçage.
Puis on perce les trous pour les boutons, et le joysticks. On enlève à la défonceuse 5-6 mm du panel pour pouvoir visser les bouton.
J'ai également utilisé des petits insert afin de pouvoir visser / dévisser les joysticks facilement, sans abîmer le médium.

Suite du projet : la peinture définitive, puis le branchement du panel au raspberry et tests.

On profite des vacances !

Nouvel article du blog. Cela faisait longtemps ! Nous n'avons pas eu trop de temps, on l'a donc utilisé pour avancer la borne plus que pour mettre à jour ce blog.

On a pas mal travailler avec les louloutes et voici le résultat :

De G à D : Louise, Maïlys et Enora

On peut enfin jouer ! Bien sur il manque les sticks et les boutons mais la borne est jouable.



Voici quelques photo des avancés :

Il manque les grilles de HP, qui seront commandé en même temps que les boutons

L'ampli ne dépasse pas de la borne car j'avais placé le fond retrait, ce qui permet également de coller la borne au mur, même avec le câble d'alimentation

Le système de sonore et les boutons on/off

J'étais vraiment pas fan du principe d'acheter un ensemble pour ordinateur, de le désosser et de l'incorporer dans la borne. Aussi j'ai préférer l'ensemble ampli + enceintes.
Le rendu est vraiment top  : on se croirait dans une salle d'arcade !

On accède  l'ampli par l'arrière de la borne. Celle si étant sur roulettes + pieds (il suffit de pencher la borne un peu en arrière pour la déplacer, l'ampli est facile d'accès.

On peut également voir les deux boutons qui servent à allumer / éteindre la borne et à couper éventuellement l'éclairage du futur marquee. Je n'avais que du fil de masse, du coup j'ai mis des scotch pour différencier les phases (système manouche)



Le Raspberry :

J'ai cherché assez longtemps ou placer le Raspberry. Beaucoup le fixe sur un côté de la borne. Je pense que c'est pas la meilleurs solution. En effet sur le coté le port GPIO ce retrouve loin des boutons. De plus la  carte SD est assez peu accessible.

J'ai préférer fabriquer une petite patte de fixation et le positionner comme sur la photo.

Le Raspberry est super accessible par l'arrière notamment la carte SD. Le port GPIO est juste en face du pannel.

J'ai repris le système multiprise + boite de dérivation, le plus simple et surtout le plus sûr.

La distribution : retropie

J'ai également pas mal hésité pour la distribution, mais j'ai finalement choisis Retropie. J'en suis très content. Le bluetooth, le wifi, la gestion des packages, tout marche très bien
Mention spécial pour la facilité de communication entre le Raspberry et mon PC de bureau. J'utilise Putty + cyberduck. L'ajout de Rom, la modification de fichiers est vraiment simple.
C'est vraiment cool de pouvoir utiliser les commande prompt sur le rapsberry tout en surfant sur le web pour résoudre les problèmes.

Putty + Cuberduck

Que du bonheur  : Ghouls'n Ghosts (1988) CAPCOM

On continue la menuiserie et on place l'écran.

Déjà 4 mois depuis le dernier article, la faute à la vie pro qui ne m'a pas permis de poser de vacances depuis.

On profite donc de nos congés estivaux pour avancer la borne avec mes louloutes.

Lors de la dernière séance on avait fixé deux pieds afin de stabiliser la borne. Le système s'avère très efficace. Non seulement la borne est stable mais elle reste très maniable grâce à ces 3 roulettes. De plus les pieds réglables me permette de la stabilisé quelque soit l'endroit.

La borne est très inspirée du projet Mame de Mr Koening toutefois j'ai quand même modifié deux trois truc, dont la profondeur le la borne. Avec les raspberry, plus besoin de beaucoup d'espace.

Passons aux travaux de ces derniers jours. On a :

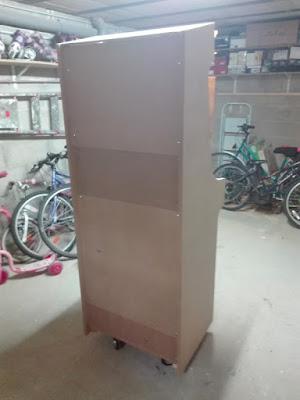

- Poser les panneaux arrières. Ceux si sont facilement démontables afin de pouvoir accéder à l'intérieur de la borne. J'ai utiliser des inserts et des grosses vis. La pose des inserts est pas évidente du tout. Heureusement le bois est tendre, et un petit coup de maillet permet de tout remettre comme il faut.

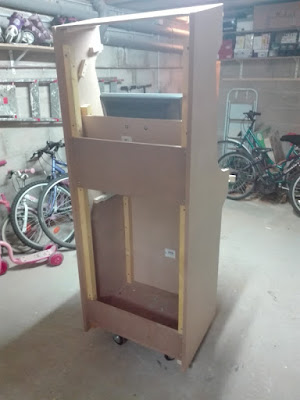

On peut accéder à tout facilement

Avec le panneaux. Les deux parties fixes sont en 18 mm pour rigidifier la borne, de décalage 10 /18 mm est solutionné grâce à la défonceuse.

-Pose du panneau supérieur : rien de compliqué il est fixé avec 4 vis.

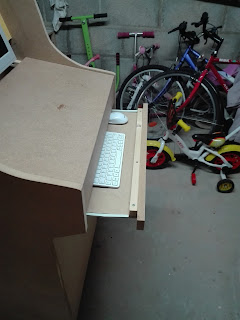

-Pose du tiroir et du petit panneau du dessus. Je tiens à conserver un petit tiroir pour le clavier. L'administration de la partie "software" sera plus simple et j'aime bien avoir de quoi prendre des notes. J'ai modifié la hauteur du tiroir, car je trouvais cela plus esthétique et moins fatigant pour mes poignets. Bah fallait pas .... Enfin heureusement l'ensemble clavier souris est bluethooth, de la récup de qualité :-) La souris ira sur le dessus de la borne.

Fail ...

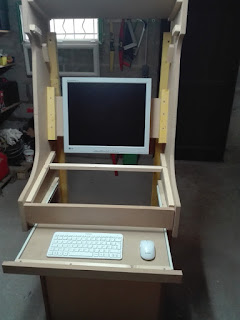

-Pose de l'écran : j'ai trouvé chez cash converters un chouette écran 19 pouce en 5/4. Un LG Flatron L1915S pour 14,90€. J'aurais préféré un 4/3, mais c'est compliqué en TFT, et la différence est très minime, donc pour le prix.


Voilou cela ressemble de plus en plus à une borne. Prochaine étape : finir la menuiserie. J'ai commandé une paire de haut parleur de voiture + petit ampli pour 30€ tout compris. Je préfère comme çà plutôt que j'acheter et de désosser un kit d'enceinte. De cette façon je pourrais terminer le haut de la borne et poser le bezel pour voir ce que cela donne. Ensuite, pâte à bois et sous couche de peinture.

A bientôt !

Ajout de pieds réglables

Afin de pouvoir déplacer facilement ma borne je l'ai mise sur 3 roulettes, de cette manière elle ne peut être bancale (3 points définissent un plan).

Le problème c'est que la borne perd en stabilité. Du coup j'ai rajouté 2 pieds réglable afin de la stabiliser lorsqu'elle n'aura pas à bouger. C'est la même technique que les camions sur vérins.

Sinon j'ai continuer un peu de menuiserie : mise en place des panneaux arrière démontables grâce à l'utilisation d'inserts.

Mise ne place des pieds

Assemblage de la borne, elle tient debout !

Après mal de travail préparatoire : découpe des cotés, pose des tasseau, façonnage de différente pièce d'assemblage, la borne tient debout ! C'est une étape importante, car à partir de maintenant on vas pouvoir avancer plus tranquillement.
J'ai mis trois roulette afin de pouvoir déplacer la borne en construction. Je vais également prévoir des pieds escamotables afin d'assurer la stabilité de l'ensemble.

Ca commence à ressembler à quelquechose !

De dos

Prochaine étape : le tiroir et les panneaux arrières, j'ai prévu de mettre des insert afin de pouvoir les enlever facilement.

Tasseaux suite

Et hop, j'ai profité d'un samedi matin pluvieux pour faire le deuxième côté ! J'ai aussi fait le fond de la borne (sur lequel sera fixé les roulettes) et commencé quelques pièces de "structure" afin de pouvoir assemblé le squelette du meuble.

Je les ai superposés, les tasseaux tombent bien en face les uns des autres, ouf !

Pose des tasseaux

On continue avec la pose des tasseaux. Pour réaliser cette étape il faut avoir déjà une bonne idée de ce que l'on veut faire, sinon gare aux problèmes futurs !

Une fois les choix faits, la pose des tasseaux ne pose aucun problème particulier. J'ai utilisé deux types de tasseaux différents :
- des 37 x 37 de récup
- des 21 x21 de meilleur qualité.

Pour fixer le tout j'ai utilisé de la colle et deux types de vis à bois :
- des 5x50 pour les gros tasseaux
- des 4x35 pour les plus petits.

J'ai également prévu de pouvoir faire coulisser la base dans les côtés, ainsi qu'une traverse vers le fond du futur panel. Cela me permettra d'assembler les deux côtés sans avoir besoin d'une deuxième personne. De plus la traverse permettra de bien maintenir le panel.

J'ai d'abord réaliser un côté, je ferais le second dès que j'aurais le temps.

Vivement qu'elle tienne debout !
